南方测绘集团如何通过现实捕捉技术打造消防安全平台

关键点

NavVis M6 拍摄的全景图像和点云可以精确再现现场细节，检查人员可以提前评估位置，并规划出最有效的路线兴趣点。
检查员在现场使用NavVis IndoorViewer 移动设备，访问每个兴趣点 (POI) ，检查相关检查表格和记录，以了解即时背景和最新信息。
可以在二维数字平面图中设置和检查紧急出口路线，还可以优化灭火器和呼吸器等安全设备的位置，以最大限度地提高部署效率。
大型室内建筑群可将烟雾报警器、温度计和气压计连接到NavVis IndoorViewer，以更好地实现楼内安全监控的可视化。
数字检测平台简化了检测、维修和维护工作：通过NavVis IndoorViewer 一键式共享，维护人员可以在准确了解问题位置和所需工作后安排访问，并在现场进行维修。

定期进行消防安全检查的必要性

中国大陆的现代大型城市综合体面临着一系列独特的挑战。这些庞大的住宅和商业建筑群占地面积大，人员高度集中，一旦发生火灾，将十分危险。

火焰会迅速蔓延，给人员疏散带来困难，消防人员更难以控制局面，从而造成重大人员伤亡和财产损失。为了妥善保障人民的生命财产安全，定期对这些建筑群进行消防安全检查至关重要。

天然气检查和管理的复杂性

华润燃气集团有限公司，又称华润燃气，是中国最大的燃气运营商之一。其业务包括燃气配套硬件和软件的研发、生产、管理、销售、售后服务和解决方案。

在对大型城市综合体进行检查时，他们的团队需要对消防设备、整个综合体的燃气管道和设施状况以及物业公司的自查记录进行详细检查。华润燃气公司需要一个在效率和准确性方面更加智能的燃气监督和管理解决方案。

带你进入 NavVis 现实捕捉解决方案

华润燃气公司与激光扫描服务提供商South Group签订合同，共同开发这样一种解决方案。南方集团的专家使用NavVis M6 快速、大规模地采集每个地点的高质量点云和 360 度全景图像。随后，数据被上传到NavVis IndoorViewer，以创建一个可通过网络浏览器访问的交互式数字孪生。

福建省会城市福州的华润燃气经理林善秋说："这是一个先进的三维检测平台，提高了我们员工的工作效率和准确性。

定期扫描竣工状况可确保工作人员按照设定的巡检路线、地点、时间和关键路口的必要停留时间进行准确巡检。这一数字化巡检平台可确保燃气管道、消防设备、安全传感器等的安全、稳定和可靠运行。

数字化消防安全检查平台

华润燃气正在中国福州闽江金源寺会展酒店进行安全检查。自 2019 年 6 月以来，他们一直使用NavVis M6 对 6000 平方米的空间进行定期扫描，以便检查人员始终掌握最新的空间数据。他们还可以选择和检查早期采集的多个数据集，以比较场地随时间发生的变化。

规划二维和三维检测路线

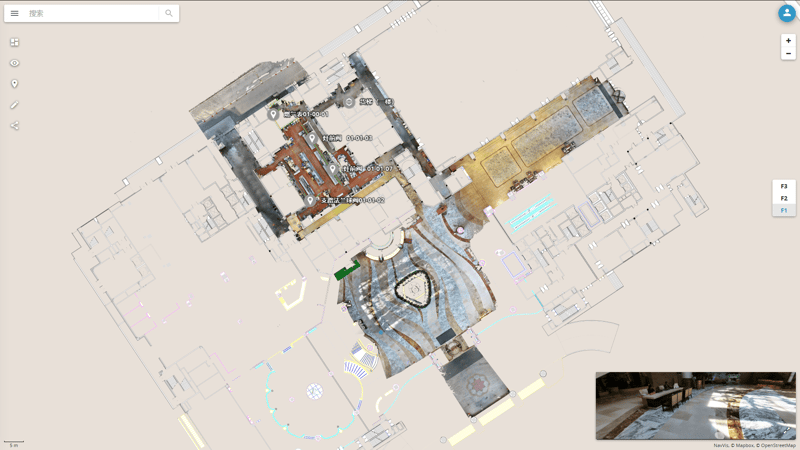

NavVis M6 的全景图像和点云数据可以精确再现检查现场的细节。检查人员可以在任何浏览器或移动设备上提前浏览位置--在二维数字平面图和身临其境的三维数字建筑物之间无缝切换--并规划最有效的路线，将管道、管道阀门、关键设备和设施等每个兴趣点 (POI) 。在NavVis IndoorViewer 中，工作人员可以使用测量工具快速获取兴趣点 (POI) 的高度、宽度和体积。

实时更新兴趣点 (兴趣点 (POI))

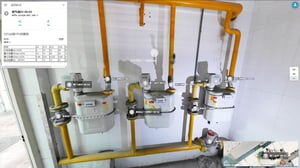

检查人员只需携带移动设备到现场，即可通过NavVis IndoorViewer 进行视觉对比。在NavVis IndoorViewer 中访问每个兴趣点 (POI) 后，可将相关检查表格和笔记添加到该兴趣点 (POI) 中。检查结束后，工作人员可实时上传检查结果的照片和笔记，为兴趣点 (POI) 的状况提供即时背景和最新信息。

紧急出口规划和安置

可以在二维数字平面图中设置和检查紧急出口路线。可以根据紧急情况可能发生的地点，指出（并修改）最合适的出口路线。此外，还可以优化灭火器和呼吸器等安全设备的摆放位置，使其发挥最大功效。通过这种方式，检查员将不断评估如何以最佳方式保护人们的生命和财产安全。

危险警报

大型室内建筑群可将安全传感器（如烟雾报警器、温度计和气压计）连接到基于NavVis IndoorViewer 的定制解决方案上，以更好地实现建筑内安全监控的可视化。这样可以加强预防和控制；平台将监控并自动生成相关报警信息，如烟雾探测和温度骤升。

集成维护服务工作

数字化检测平台的另一个好处是简化了检测、维修和维护工作。例如，如果室内管道、仪器或传感器状态有缺陷，管理人员可以创建兴趣点 (POI) 并与维护人员共享。通过NavVis IndoorViewer 一键式共享，维护人员就可以安排上门服务，准确了解问题所在和所需工作，并当场进行维修。

3D 可视化的实际应用

如今，华润燃气公司已经拥有了一套完整的工作流程，可以实现管道和设施的数字化、可视化和实时管理，有效提高了他们的巡检能力和防患于未然的能力。

，最后由南方集团的项目经理叶静发言："他说："如今，室内空间智能是建筑和酒店业的主要发展领域，而NavVis 可以轻松实现真实地点的三维可视化，从而提供可操作的见解。

"利用NavVis 技术对管线和仪表密集的大型综合体的室内空间进行扫描，我们可以记录下扫描时的真实情况，"叶静继续说道。"这可以作为在线检测的三维可视化平台；配备平板电脑的人员可以在兴趣点上更新检测信息，效率成倍提高。"

"这是一个先进的 3D 检测平台，可提高我们员工的工作效率和准确性。

林善秋

华润燃气经理
