点云扫描(scan-to-BIM)
肖恩-希金斯2021 年 5 月 25 日6 分钟阅读

你需要知道的9个点云扫描(scan-to-BIM)的术语

扫描至BIM 基本术语、BIM 基本术语以及BIM 与 VDC 和数字双胞胎等其他概念之间的区别的小型词汇表。

如果您在这里,您可能正在为您的业务研究扫描到BIM 的工作流程,并被所有三个字母的缩写词和专业术语弄得有点晕头转向。别担心,这是三维技术领域的常见问题。

为了提供帮助,本迷你词汇表将向您介绍一些您需要了解的基本概念,以便您继续进行研究。我们将介绍从扫描到BIM 的基本概念,深入探讨BIM 的一些基本术语,然后讨论BIM 与 VDC 或数字双胞胎等类似概念之间的区别。

那就让我们开始吧。

第 1 部分:分解扫描到BIM

BIM

这个缩写可能会让人感到困惑,因为它指的是两个独立但又相互关联的概念。第一个是建筑信息模型,即创建建筑信息模型的方法。第二个是结果,即建筑信息模型本身。

BIM 是一个数据集,包括建筑物的物理和功能特征信息。它通常采用三维模型的形式,与包含各种信息的数据库相连接。

BIM 包括单个建筑元素(如门、窗、梁等)的几何模型。这些几何数据与所用材料、房间和空间的位置和大小以及与建筑及其历史有关的文件等信息相关联。BIM 还可以包括这些单个元素之间的关系数据,甚至包括它们在整个建筑系统(如 MEP)中的功能。

简而言之,BIM 是一种智能三维模型,可提供建筑的整体视图,实现利益相关者之间的协作。它使单个利益相关者能够在建筑生命周期的各个阶段做出决策,并更新中央模型,从而使其他利益相关者能够始终获得最新信息。

future_bim_1_header

点云扫描(scan-to-BIM)

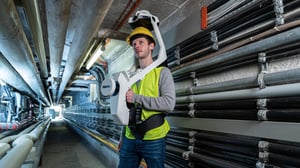

使用激光扫描仪捕捉现有建筑的尺寸信息,然后利用这些信息创建BIM 。

扫描到BIM 在 AEC(建筑、工程和施工 )领域正变得非常流行,因为它解决了建筑信息建模过程中的许多常见问题。

例如,许多老式建筑缺乏最新的三维 (计算机辅助设计)模型,甚至是二维 图纸:许多老建筑缺乏创建BIM 所需的最新三维CAD (计算机辅助设计)模型,甚至是二维CAD 图纸。通过扫描到BIM 流程,可以生成详细、准确的模型。当新建筑的物理状态与原始模型不同时,它也能提供帮助。您只需扫描变化,然后根据需要更新模型即可。

有关扫描至BIM 及其优势的更多信息,请查看我们的扫描至BIM 入门指南

如需了解扫描至BIM 的工作原理及其所需的技术,请参阅我们的 "扫描至BIM 项目的 12 个步骤 "指南

第 2 部分:BIM 术语

BIM 级别

指BIM的成熟度以及利益相关者在BIM 中的合作程度。

虽然BIM 等级没有官方标准,但一般分为四级。从 0 开始到 3 结束。

  • BIM 0 级意味着几乎完全没有BIM ,利益相关者各自为政,数据存储在二维CAD 模型中。这种情况很少见,甚至根本不存在。
  • BIM 第 3 级意味着所有利益相关者之间的全面协作。他们在一个集中的共享建筑信息模型中工作,从而消除了可能的冲突。除三维模型外,该模型还可能包括额外的 "维度",使其能够体现时间安排、成本和持续维护。

要了解有关BIM 级别的更多信息,请点击此处查看我们对BIM未来的探索

LOA

精确度。指在采集过程中收集的建筑测量数据的可接受误差范围,以及这些测量数据在模型中的表现形式的误差范围。

美国建筑文件研究所(USIBD)是一家非营利性标准组织,在其 LOA 规范中定义了五个级别。

  • LOA10是最低级别。这意味着精度公差范围在 5 厘米到 15 厘米之间。这可能适用于粗略测量,类似于对空间进行踱步。
  • LOA50是最高级别。这意味着精度公差范围在 0 毫米到 1 毫米之间,接近计量精度水平。这可能适用于记录遗产项目中的文物。

从扫描到BIM 项目的最佳 LOA 取决于利益相关者的需求。它还将决定您使用的扫描和建模方法。LOA20 和 LOA30 是为扫描至BIM 工作流程指定的最常见范围。

LOD

开发程度。指模型中包含信息的深度。非营利性标准组织 BIMForum 在其详细程度 规范中定义了四个级别。

  • 详细程度 100是最低级别。这意味着BIM 可能包括灯具的一般表示方法、成本信息和位置的一般指示。
  • 详细程度 400是最高级别。这意味着灯具的建模将足够详细,您可以制作一个替代品。BIM 还可能包括灯具的模型、确切位置和方向,甚至安装细节等信息。

与 LOA 一样,任何扫描到BIM 项目的最佳详细程度 将取决于利益相关者的需求。一旦确定了目标详细程度 ,这些信息将有助于确定用于生成BIM 本身的扫描和建模方法。

bim-levels

如何区分BIM与其它模型

3D CAD 模型

3D CAD 模型是用计算机辅助绘图(CAD)软件制作的空间模型。

与BIM 一样,3DCAD 模型是表示真实世界结构的一种方法。然而,3DCAD 使用 "哑 "线来表示建筑元素。这些线条没有组合成对象,也没有与包含建筑物其他信息的数据库相连接。

BIM另一方面,"建筑 "使用链接的几何 "对象 "来表示建筑元素。这些对象与建筑的功能特征信息相关联,包括元素的位置、材料、与其他建筑元素的关系等。

数字孪生

数字孪生 是物理对象或过程的虚拟表示。因此,就BIM 而言,数字孪生 也可以作为建筑物的功能模型。

它很像一个成熟的BIM ,因为它需要有关建筑物的详细尺寸信息,以及有关其物理元素和系统的数据。

然而,数字孪生 比BIM 更进一步,因为它利用各种来源的动态(通常是实时)数据来增强资产数据。其中可能包括设备变化的信息,甚至包括来自物联网(IoT)传感器的数据流,这些传感器可以测量温度、气体水平或运动等信息。

与BIM 相比,这些额外的信息使数字孪生 可用于更广泛的应用,如模拟拟议变革的成本或深入分析日常运营。

VDC

虚拟设计和施工 。该术语是指使用数字模型(包括 BIM),使设计和施工 利益相关者能够以虚拟方式开展建筑施工 项目。

具体来说,VDC 是一种在施工人员进场前规划建筑和协调工作的方法。该专业可能会使用BIM 来规划定价、安排进度以管理多个工种之间的依赖关系,并进行冲突检测。

这个概念与建筑信息模型有关,但在预期结果上有所不同。

而BIM 则侧重于数字模型本身的创建。VDC 介绍了在设计和施工 过程中制作建筑模型的方法。

autodesk_revit_screenshot

肖恩·希金斯 (Sean Higgins) 是一位独立的技术作家、前贸易出版物编辑和户外运动爱好者。他认为,关于3D技术的清晰、无流行语的写作是一项公共服务。
