创新的现实捕捉 软件帮助测量人员提供先进的激光扫描和BIM 服务。NavVis 合作伙伴 Vermessung Schubert 是一家位于奥地利的测量公司，它帮助 Wiener Linien 采集建筑数据并创建三维模型。
奥地利维也纳的 Gumpendorfer Straße 车站可追溯到 1898 年。车站以其弧形站台和结构而闻名，乘客甚至游客经常驻足欣赏这座由著名建筑师奥托-瓦格纳设计的历史地标。不过，虽然历史建筑常常成为当地的景点，但随着时间的推移，古老的平面布局往往会失去其魅力。就 Gumpendorfer Straße 火车站而言，最初的平面图是 1898 年的纸质图纸。此后，车站发生了许多变化，包括在 2006-07 年间进行了一次大修，以提高车站的无障碍设施。
Gumpendorfer Straße是维也纳109个公共交通站中第一个更新平面图和引入建筑信息模型（BIM ）的车站。
NavVis 合作伙伴Vermessung Schubert 是一家位于奥地利的测量公司，他们被选中向 Wiener Linien GmbH & Co KG 车站所有者说明为何应由他们提供扫描和BIM 服务。为了在竞争中取得优势，他们向潜在客户展示了自己可以为其提供新一代建筑技术：现实捕捉 。当他们向客户展示最终产品将包括NavVis IndoorViewer 时，他们赢得了竞标。

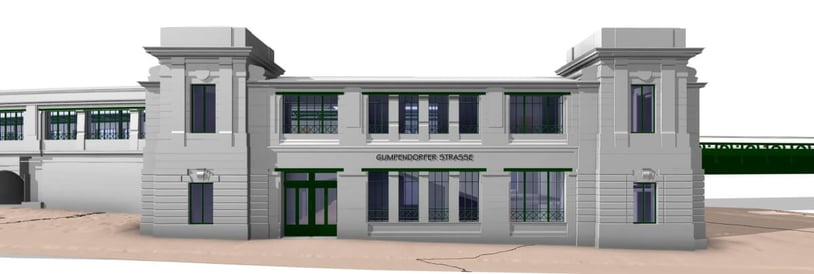

Gumpendorfer Straße 地铁站 3DBIM 模型
现实捕捉 软件如何工作
自从将NavVis 室内移动扫描 系统 (IMMS) 添加到其测量工具库中后，Vermessung Schubert 公司的团队就能更快地扫描大型室内空间，从而更高效地更新现有建筑的BIM 模型。但他们告诉我们，真正的卖点是，采集建筑数据和创建三维模型不再只是BIM 用户的专利。潜在客户总是很高兴地发现，他们可以通过浏览器虚拟访问他们的建筑物，这意味着他们可以从自己的桌面 "走过 "建筑物，并用它来远程验证测量结果。
对于勘测人员来说，现实捕捉 软件实际上可以让他们更轻松地捕捉更多数据，而无需付出额外的努力。NavVis IMMS 安装在轮子上，当操作员在室内环境中推动设备时，它能自动捕捉点云、高密度图像和传感器数据。
精确快速的激光扫描过程
当然，目前市场上有各种现实捕捉 软件和硬件解决方案。但很少有适合在大型室内环境中部署的解决方案，而这正是NavVis IMMS 的与众不同之处。例如，交通设施是出了名的难以捕捉的场所：宽敞、开阔的空间，通常有很长的隧道和走廊，高峰时段到处都是紧张奔波的旅客。Gumpendorfer Straße 火车站就是这种复杂室内环境的完美范例。Vermessung Schubert 团队必须捕捉开放的空间、长长的站台，甚至是维持列车运行的小型技术室。
Gumpendorfer Straße车站占地 2000 多平方米。使用NavVis IMMS 对这一空间进行捕捉只用了不到六个小时，比使用静态激光扫描仪节省了一半的时间。与此同时，全站仪还采集了 46 个地面控制点 (GCP)。虽然并非在任何情况下都需要这一步骤，但测量行业经常使用 GCP 来提高激光扫描的精确度。通过NavVis 技术，这些地面控制点可用于精确定位扫描与周围真实世界的关系，并自动对齐数据集。

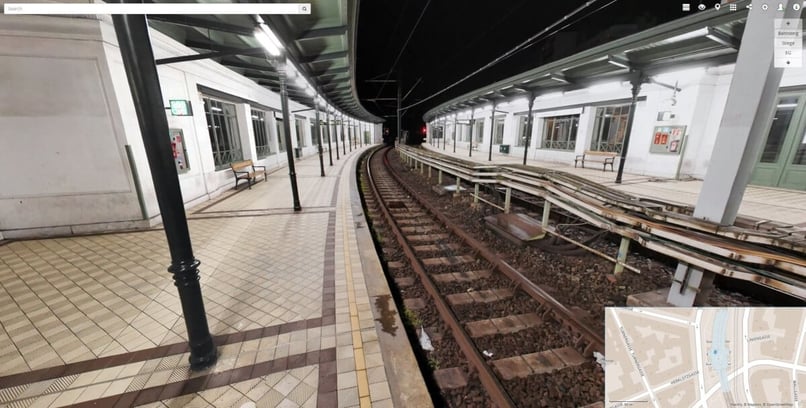

NavVis IMMS 拍摄的光线不足的地铁站全景图像

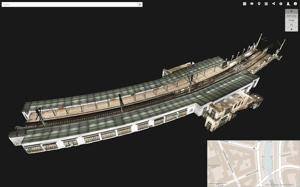

基于浏览器访问的粒度BIM 模型
NavVis 该技术可以快速捕捉所需数据，从而将欧洲历史悠久的建筑变为BIM 。客户喜欢这样的想法，即最大限度地减少对乘客的干扰，并能更快地周转大型室内空间。但最终，Vermessung Schubert 公司还是选择了NavVis IndoorViewer。
Wiener Linien GmbH & Co KG 的项目经理兼BIM 专家 Dario Gaudart 在接受我们采访时指出了这一点："在体验了BIM 中设计新施工 项目的优势后，我们决定在现有建筑中进行测试。NavVis 移动扫描 系统采集了创建BIM 模型所需的数据，并通过基于浏览器的 IndoorViewer 提供了附加值。有了NavVis IndoorViewer，我们的建筑数据将不再局限于那些知道如何使用BIM 软件的团队成员，这是增加数字建筑技术使用案例的绝佳起点"。
简而言之，BIM 有许多有用的用途，但仅限于那些能够访问高级现实捕捉 软件并掌握使用方法的用户。NavVis IndoorViewer 通过向每个利益相关者提供访问权限，实现了建筑数据的民主化，使其成为每个测量师 产品的重要补充。

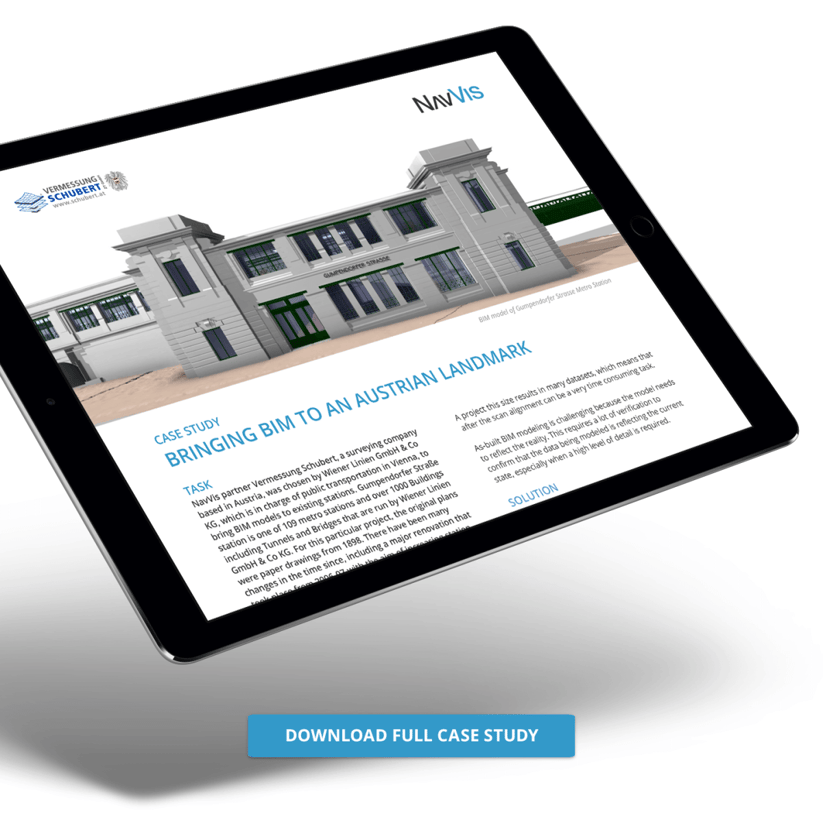

要了解有关此次扫描的更多信息，以及我们的测量合作伙伴 Vermessung Schubert 公司如何利用NavVis 现实捕捉 技术加快竣工数据采集速度，并将BIM 模型引入现有建筑，请点击下面的按钮下载案例分析 ：
