在一系列专注于建筑环境的博客中,记者 Stephen Cousins 解释了激光扫描的优势以及 3D 模型如何实现建筑信息建模(BIM).
不断发展的 3D 扫描技术,包括无人机、无人机、地面扫描仪和数字摄影测量,使得以前所未有的细节水平绘制建筑工地的几乎每个角落成为可能。
在设计阶段,这通常侧重于翻新、改造或扩建项目 (请参阅博客文章“您需要了解的有关扫描到- 的所有信息BIM“这里)。在这个阶段,现有建筑物的粗略文件和图纸需要用准确的竣工记录来替换或增强。
在施工阶段,扫描技术可以应用于所有类型的项目,包括新建项目。它们提供高度准确和定期更新的现场进度记录,并在成本、建造质量和交付方面具有相关优势。
激光扫描在建筑中的优势
在典型的建筑项目中,返工可能占建筑成本的 15%。但是,频繁的3D扫描可以在任何潜在问题变成变更单之前突出显示它们,从而降低主承包商的风险。
以设定的时间间隔进行扫描,可以记录关键的里程碑,例如不同行业之间的交接,将交付的工作与设计的模型和图纸进行比较,以保证质量。
美国测量公司 Precision Point 比大多数人都更了解3D激光扫描的优点。我最近与公司创始人兼首席执行官 马克·汉纳(Mark Hanna)进行了交谈。Mark解释说,全面的3D激光测量实际上是扫描时建筑物的复制品。它可以指确保分包商遵守合同可交付成果。
他说:“它使承包商保持诚实,并大大减少了通常来自没有激光扫描的记录不佳的项目的变更单。信息共享的透明度是减少建筑行业项目冲突的行之有效的方法。
在某些情况下,激光扫描可以挖掘有关施工特定方面的其他信息,以便采取纠正措施。例如,混凝土板的精确模型可以识别不平坦的区域,软件可以确定调整水平所需的材料体积,这一过程可以减少浪费。
管道、暖通空调、结构钢、混凝土钢筋等的毫米级精确扫描数据,标有实际安装日期,可以与设计进行比较,以验证所有组件是否安装在正确的位置。如果发现任何错误,可以修改设计并制造新组件,而不必在现场进行补救工作。
记录墙后、天花板上方和楼板下的内容可以使客户和业主受益。他们可以在移交后将其用于建筑物管理和维护,或作为未来翻新工作的基础。
Hanna 评论道:“扫描即将隐藏在墙壁和天花板后面的物品,可以为建筑业主或设施经理创建永久的竣工记录。该记录优于图片文档,支持通过点击测量和 兴趣点 为沟通和协作而创作。
速度、细节、频率
总承包商通常将激光扫描服务外包给专业测量公司,如Precision Point,但许多承包商选择通过租用或购买自己的激光扫描仪和软件在内部进行工作。
为工作选择最合适的设备将取决于各种因素,例如项目的规模、所需数据的定义以及需要完成的速度和频率调查。

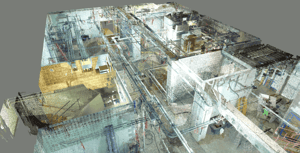

地面3D激光扫描仪通常具有最高的精度,能够记录非常密集的点云。这些是基于大集合点的空间的三维数字图片,包括X、Y、Z坐标、颜色和反射率值。这样的点云数据可以导出到 BIM 软件。
无人机或无人机系统可以部署来捕捉地形和建筑物外部,包括屋顶上难以到达的区域,作为高分辨率图像,可以拼接在一起以创建点云。
一个 移动扫描 像这样的系统 NavVis M6型 手推车 可能会对需要快速、频繁地捕获高质量数据以更新竣工信息的项目产生重大影响。
M6 的速度比静态扫描设备快 10 倍,每天能够捕获 100,000 到 150,000 平方英尺的数据,而使用三脚架扫描仪则约为 25,000 平方英尺。这在拥挤的建筑工地上特别有用,因为 测量师.
此外,M6 还集成了新的 6D SLAM (同步定位和映射)技术 旨在准确捕获不平坦表面上的数据,尤其适用于建筑工地等苛刻的环境。
从3D扫描到智能设计
将 3D 捕获为点云只是成功的一半 扫描到 -BIM 项目团队可以使用不同的方法来导出和查询软件中的图像。
某些项目审查软件能够导入实际“建筑条件”的点云,并叠加一个公共坐标系,以对设计进行冲突滞留以突出问题。联邦 BIM 模型通常包括架构、结构和 MEP,可以定期更新以匹配点云。
“如果一个项目最初是在 BIM,正在进行的扫描里程碑可用于调整现有的 BIM,“汉娜说。
目前,还没有完全自动化或即时的方式将点云数据转换为智能 BIM 组件。该过程主要是手动和专业的,通常由测量公司或其他专业人员进行。
一些软件工具(如 Autodesk Revit )能够半自动建模,使用算法来识别管道、结构钢和墙壁等物体的几何形状,并将它们转换为几何图形 BIM 对象。
对于那些不想花费时间和精力建模的人, NavVis' Indoor Viewer 软件提供了一个方便的快捷方式。基于 Web 的工具可以通过高度逼真的项目全景图像轻松查看和导航,就像 Google 街景一样。它允许您在点云中查看、标记和进行测量。
“它基于网络的事实使得与项目利益相关者共享和协作变得容易,”Hanna 说。
世界各地的施工团队开始了解激光扫描相对于传统测量的速度和准确性优势,以及何时将结果带入 BIM 可能性几乎是无穷无尽的。
