NavVis-M6-案例研究-LOOOM-1

LOOOM 使用 NavVis M6(以及定制灯光)让一个老啤酒厂重获新生

案例分析
2021 年 2 月

NavVis M6 室内移动扫描系统被用于一个历史悠久的啤酒厂,以执行一个雄心勃勃的现实捕捉项目。

关键点

  • LOOOM 使用NavVis M6 对大楼从阁楼到地下室的所有五层进行了扫描,扫描精度为测绘级别 。
  • 在五个工作日内,两名专家携带两台NavVis M6 设备,在光线不足和地面不平的情况下,扫描了约 45,000平方米的区域。
  • 使用高质量的点云创建了竣工平面图和剖面图。
  • 现在,Brau Union 拥有非常详细的建筑施工文件,所有利益相关者都可以随时查阅这些信息。
  • NavVis IVION 可通过任何智能手机、平板电脑或笔记本电脑远程访问扫描后的建筑物,完全不受地点限制。

NavVis-M6-caseestudy-LOOOM-5



啤酒的黄金时代

如何处理空空如也的啤酒厂?这是奥地利林茨Brau Union面临的难题。这家酿酒公司的资产组合中有一处历史遗迹,即弗朗茨-莱纳(Franz Lehner)于 1836 年建造的波夏赫啤酒厂,自 1981 年以来一直空置废弃。在 20 世纪初,该啤酒厂每年生产约 100,000 百升啤酒,而如今周边地区对现代化办公空间的需求更大。

解决方案的“发酵”

Brau Union 正在实施一项翻新计划,以便为其注入新的活力,但要做出的第一个决定并不容易--是拆除还是重建啤酒厂?要想满怀信心地开展工作,公司需要对建筑及其周边环境进行全面清查。

因此,Brau Union 委托室内扫描专家LOOOM对整个建筑进行数字化并绘制竣工图。利用NavVis M6(一种带轮子的室内移动扫描 系统 (IMMS)),可以创建完整的数字平面图,为客户的规划提供支持。

想了解更多关于如何将移动扫描与您现有的激光扫描工作流程相整合?

与专家交流

如何解决供电的问题?

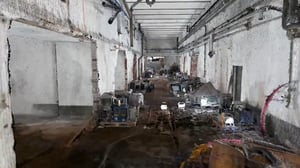

LOOOM 的优秀团队非常灵活,可以立即开始项目。但在对这栋五层楼的首次检查中,他们发现了一个不同寻常的限制--完全没有电。

"我们的室内测绘专家面临着全新的挑战,"LOOOM 项目经理 Alex Lindert 解释说。"几乎所有需要扫描的区域都没有电。因此,我们不仅没有电灯,也没有能用的插座!"

队员们毫不气馁,带着纸笔开始制定行动计划。他们铺设了 300 多米长的延长电缆,并在一辆拖车上安装了 LED 灯。现在,大楼照明正常,扫描工作可以正式开始了。

NavVis M6 中的 6DSLAM (同步定位和绘图)技术也很有价值,它可以自动补偿高度差。"有时现场没有平地,"Lindert 说。"瓦砾造成了一些震动,但我们仍能顺利地继续扫描"。

"在短短五个工作日内,两名专家使用两台NavVis M6 设备对老酿酒厂约 45,000平方米的区域进行了扫描。这是一项令人难以置信的成就,因为恶劣的照明条件、大量的旧家具、灰尘、蜘蛛网、阁楼的高温和地下室的低温对我们的团队来说都是一个真正的挑战"。

Alex-Lindert-hexagon

Alex Lindert
LOOOM 项目经理



NavVis-M6-案例研究-LOOOM-4

干杯!

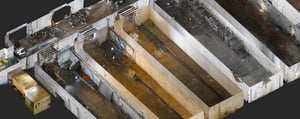

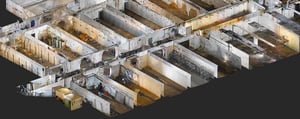

LOOOM 共采集了 57 个带注册的单个扫描点,生成了包含数十亿个点的 8.9 GB 高质量点云。

有了 5000 多张全景高清图像,现在就可以对厂房进行完全数字化,创建酿酒厂大楼全部五层的精确数字副本。其中包括借助高质量点云创建的竣工平面图和剖面图。

NavVis IVION此外,大楼业主还可以使用笔记本电脑、平板电脑或手机上的任何标准网络浏览器远程访问数字资产,完全不受地点限制。

"林德特补充说:"由于建筑年代久远,有些墙壁仍然非常厚,通常超过一米。林德特补充道,"因此就出现了这样一个问题:是翻新和重建大楼但保留基本结构更为划算,还是将其彻底拆除更为划算"。

业主仍需做出这一决定,但正如林德特所总结的那样,有了高度详细的施工文件和所有利益相关者都能随时获得的信息,"没有什么能阻挡成功振兴该场地的道路"。

"现在,大楼业主可以轻松地通过笔记本电脑或平板电脑对所有区域进行勘测,他们可以标记点位、突出单个房间并进行精确规划。现在,没有什么能阻挡该建筑的成功振兴。

Alex-Lindert-hexagon

Alex Lindert
LOOOM 项目经理
