加快项目进度，保护预算：NavVis 对 England-Thims & Miller 及其客户的价值

关键点

将勘测时间缩短三分之二以上- ETM 使用NavVis VLX 3 将为期 60 天的体育场内部勘测缩短到 25 天以内。
客户要求的IVION 门户网站- 现场演示使客户增加了一个专用门户网站，一个月内活跃用户从 5 个增加到 70 多个。
显著降低成本- 体育场项目节省了超过 15 万美元的直接人员成本，其他工作也取得了类似的成果。
可重复使用的数字孪生环境- 将持续的重新扫描集成到同一个门户中，支持设计变更和多学科协作。

当 PSM 斯科特-A-格雷厄姆（Scott A. Graham）第一次听说NavVis 时，他并没有被大肆宣传所迷惑。作为 England-Thims & Miller (ETM) 公司的副总裁兼首席测量师（ETM 是一家总部位于佛罗里达州的工程和测量公司，以其在公共基础设施和土地开发方面的深厚专业知识而闻名），他目睹了扫描技术二十多年来的发展。

"他说："无论销售代表说什么，都要一分为二。这可能就是现实。

但斯科特的测量工作包括一个特别复杂的项目。ETM 被选中为佛罗里达州杰克逊维尔市大型体育场的全面翻新工程提供支持，该工程是杰克逊维尔市与一家大型职业橄榄球特许经营公司之间备受瞩目的公私合作项目的一部分。

这次翻新既是体育设施的升级改造，也是一次更广泛的海滨再开发，与市政振兴、旅游业和基础设施投资息息相关。他的团队被要求提供准确的体育场外部现状文件，并最终提供全部六层内部文件。

然后，我们又开始了新的工作：体育场内需要 500 多个标高点，其中许多位于狭窄的服务间、走廊和机房内。

突然之间，ETM 长期以来的成功方法需要扩展。这时，斯科特打电话给弗兰克-哈内尔（Frank Hahnel），他是一位值得信赖的行业联系人，现在全职为NavVis 工作。

关于 England-Thims & Miller：

斯科特不要承诺他要的是证据。于是，他邀请弗兰克到体育场进行实际演示。

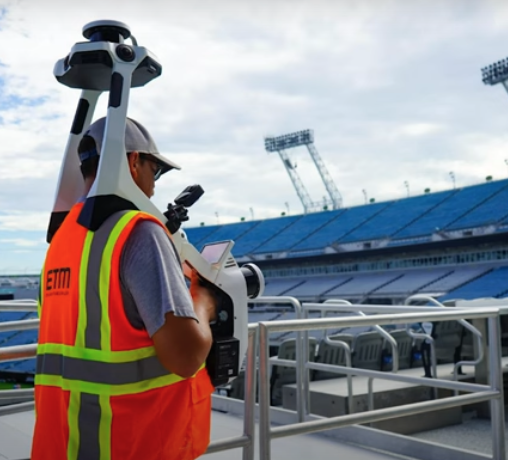

ETM 已经捕获了该地区的地面数据，因此他们将NavVis VLX 3与之进行了正面比较，以了解其性能如何。

结果连斯科特都赞叹不已：NavVis 提供的点云数据垂直分量 RMSE 值为 0.017 英尺。相比之下，他们的地面扫描仪设置的 RMSE 值为 0.014。

NavVis VLX 3 的与众不同之处不仅仅在于数据质量。它是如何轻松融入 ETM测绘级别工作流程的。

从快速扫描到共享现实

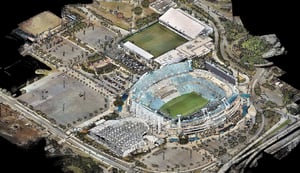

ETM 最初使用NavVis VLX 3 扫描了体育场的所有六个楼层，历时两周，根据要求提供了准确的点标高。

在此之前，Scott 采用传统的静态方法拍摄相同的内部范围时，需要大约 60 个实地拍摄日。使用NavVis VLX 3 后，时间缩短了三分之二以上。

但真正的转折点出现在分娩之后。

斯科特和他的团队意识到，他们获取的空间数据远远超出了项目利益相关者的要求。起初，他们只提供所有常规交付成果--标有标高位置的平面图和用于文档编制的测绘级别文件。

然后，他们向客户提出了一个简单的建议："有很多人在参考这些数据。如果我们以可视化的方式提供给您呢？

当时，客户对此持怀疑态度。几年前，市政府曾与一家工程承包商合作，该承包商使用移动技术对体育场进行扫描，但没有控制集成。

由此产生的点云并不准确，查看软件也让所有相关人员感到失望。

斯科特知道NavVis 与众不同。ETM 使用自己的许可证提供了一个NavVis IVION 现场演示。他们只上传了一个级别，并实时指导利益相关者进行操作。

它成功了。无论是在数据质量上，还是在导航的便捷性上，质量上的差异都是显而易见的。以至于客户正式要求专门的 NavVis IVION门户网站作为项目的一部分。

不久之后，ETM 允许客户访问其NavVis IVION 实例。最初的单一扫描交付变成了跨学科使用的共享环境，并在需要新信息时按需更新。在一个月内，该项目就从最初的五名用户发展到 70 多名活跃用户，其中既有建筑师和工程师，也有城市官员和职业足球特许经营公司的员工。

他们的一次性扫描已成为中心信息源。

"我们的交付速度越快，利益相关方对下一次交付的期望就越高。我们提高了对自己的要求，这对大家都有好处。

斯科特-A-格雷厄姆，PSM副总裁兼首席测量师, England-Thims & Miller Surveying & Mapping, Inc

不容置疑的成果

杰克逊维尔体育场翻新工程的数据令人信服。仅用一台NavVis VLX 3，ETM 就从室内勘测中减少了50-55 天的实地勘测时间，并避免了超过 15 万美元的施工人员成本--激光扫描仪的投资立即得到了数倍的回报。

从那以后，使用NavVis VLX 3 完成的项目都重复了这种模式：

一个 20 栋楼的多户建筑群曾经需要长达五天的静态设置，而现在只需一天半左右的时间就能完成采集、处理和交付。
拥堵的城市交叉路口以前是交通管制的噩梦，现在只需走一遍就能记录下来，让工程师在申请车道封闭许可之前就能获得冲突检测数据。

这种速度重塑了人们的期望。"斯科特-格雷厄姆说："我们的交付速度越快，利益相关者对下一次交付的期望就越快。我们提高了对自己的要求，这对每个人都有好处。

为什么？因为时间就是利益，Scott 解释了LiDAR 和SLAM 技术正在如何改变大规模勘测的完成方式。

对于一个 500 英亩的场地来说，以前需要长达八个月的传统 "地面和重锤 "测量工作，现在利用LiDAR 技术和地面实况调查，只需三个月就能完成，同时还能保持甚至提高精度。

他说，这种加速对开发商来说是一种改变，因为勘测工作是决定项目何时能够推进的关键路径项目。通过缩短工期，LiDAR勘测工作可减少数十万美元的融资和账面成本，并通过让住宅更快进入市场或让企业更快开业来加速收入。

在这个 "时间就是金钱 "和 "时间会扼杀一切交易 "的行业中，提供勘测的能力可以节约成本、保持项目的可行性、加强预案并提供竞争优势。

无论是大型体育场馆、市中心的十字路口，还是松树和棕榈树的空白地带，模式都是一样的：更短的时间表、更低的成本、更快的决策。市政机构更快地发放许可证，开发商更早入住，而工程师则在了解现有情况的基础上继续前进。

关于 England-Thims & Miller：

ETM (England-Thims & Miller, Inc.)是一家领先的土木工程公司，以在美国佛罗里达州提供创新、可持续和以社区为重点的基础设施解决方案而闻名。ETM 以土木工程为核心专长，将数十年的经验与最先进的技术相结合，为从道路设计、场地开发到雨水管理和公用事业规划等各种项目提供支持。他们的专业团队经验丰富，对法规要求和当地条件有着深刻理解，能够为公共和私营部门客户量身定制解决方案，提高功能性、安全性和长期价值。ETM 追求卓越和协作式项目交付的承诺为其在整个东南部地区赢得了值得信赖的声誉。

现实捕捉作为基础设施

由于节省了成本和时间，NavVis 已迅速成为 ETM 方法的核心部分，不仅用于设计或规划，还用于GIS、资产制图和全市范围的数字孪生计划。

在某些情况下，ETM 可以使用NavVis 对建筑物内部进行零测量控制扫描，为GIS 捕捉资产位置，即使不与大地测量基准绑定，精度也足以发挥作用。对于更复杂的项目，他们会将NavVis SLAM数据与全球定位系统和传统控制相结合，创建高精度的可导航环境。

同样的数据现在可以直接导入 TopoDOT，这是 ETM 从点云中提取地物所依赖的软件。NavVis 和 TopoDOT 之间的新集成允许NavVis VLX 全景图像和对齐的点云以 IPRJ 格式导出，从而省去了额外的步骤，并使与CAD工作流的交接更加顺畅。

斯科特认为，真正的机遇在于所有这些系统--采集、控制、处理和提取--如何开始协同工作，以创建端到端空间记录。"测量师是建立这些系统的最佳人选，"他说。"我们知道如何检查数据。我们知道如何确保数据的真实性"。

随着越来越多的城市机构和基础设施业主接受活的数字空间记录理念，NavVis VLX 3 和NavVis IVION 等解决方案将在项目规划、维护和共享方面发挥关键作用。

合作迎接下一波浪潮

NavVis 和 ETM 之间的合作始于一位（可以理解的）持怀疑态度的测量师提出的棘手问题，以及一台通过了所有测试的动态激光扫描仪。

它发展成为一种新的数据思维方式：不是将数据作为静态的可交付成果，而是作为一种不断发展的共享环境，支持跨团队、跨时间线和跨项目范围做出更好的决策。

这使得NavVis 不仅仅是一种产品。在 Scott A. Graham 及其 England-Thims & Miller 团队这样的专业人士手中，它是至关重要的数字基础设施。

数字：在 ETM 使用NavVis 节省时间、人力和金钱

项目简介体育场翻新、20 栋多户住宅、交叉路口升级、500 英亩绿地

节省的总场日（体育场）：50-55 天与传统扫描相比（从 ~60 天减少到 ~25 天）

避免的直接人工成本（体育场）：节省 > 15 万美元

精度（球场）：垂直均方根误差：NavVis = 0.017 英尺对静态LiDAR = 0.014 英尺

避免了绿地利息成本：仅供参考：500 英亩场地最多可节省 80 万美元（按节省 8 个月 × 每月利息 10 万美元计算）

多户最终勘测：5 天（陆地）→ 1.5 天NavVis

实地小组的培训时间：~15 分钟独立部署

NavVis IVION 接入（体育场）：一个月内从 5 个用户增加到 70 多个

要求重新扫描：5-6 个目标日进行结构修改（纳入NavVis IVION
