NavVis 完美加西亚雪茄工厂的 M6
布伦特-优素福2020 年 10 月 21 日4 分钟阅读

扫描佛罗里达州 44,000 平方英尺的 Perfecto Garcia 雪茄工厂

SurvTech Solutions 如何使用NavVis M6 室内移动扫描 系统拍摄佛罗里达州 Perfecto Garcia 雪茄厂 44,000 平方英尺的面积。

Perfecto Garcia & Brothers 雪茄厂旧址位于佛罗里达州的阳光之州,是一座占地 44,000 平方英尺的砖砌建筑,共有三层和一个地下室。它始建于 1914 年,公司在此经营了近 70 年,直到 1982 年才最终关闭。

大楼的现任业主委托一组建筑师和工程师设计新的支撑结构,以取代旧的木梁和木柱。翻新工作的关键是掌握大楼及其现有结构部件的准确尺寸。但由于建筑年代久远,没有任何设计或建筑现状文档 可以帮助工程师和建筑师完成任务。

“我们正在使用一种专为较大的室内环境设计的新式移动扫描系统来提高我们的效率。”

SurvTech Solutions 是美国东南部首屈一指的地理空间公司。"SurvTech Solutions 提供从飞机、无人机、船只、USV、汽车、全地形车和两栖车辆上获取的精确 3D 数据,"公司创始人兼总裁大卫-奥布莱恩(David O'Brien)解释道。"我们可以绘制地面、地下、水下以及植物和建筑物内部的地图。

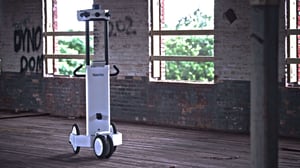

有机会对空置建筑进行全面记录,SurvTech 的工作人员立即意识到,地面LiDAR 或 3D 扫描是最合适的测绘工具。他们将NavVis M6 室内移动扫描 系统 (IMMS) 和架站仪 (TLS) 的扫描数据结合使用。

803410_b2da7fce819b43e29110bc6d0001987d~mv2

21世纪的历史建筑文献

"最近,SurvTech Solutions 将NavVis M6 IMMS 添加到我们的扫描工具箱中,这对我们的客户来说是个好消息,"David 说。"十多年来,我们一直提供室内和室外三维激光扫描服务,现在我们采用了专为大型室内环境设计的新型移动扫描技术,从而提高了我们的效率。

三维扫描利用激光对建筑物和工厂进行 360° 全方位的数十亿次测量,测量精度可达几毫米。通过累积数十亿个具有 x、y、z 坐标的点,可以捕捉到周围环境的精确尺寸和形状。由此产生的点云可用于创建虚拟的物理对应物,通常称为 "数字孪生"。

“将 NavVis 添加到我们 SurvTech 的3D成像技术组合中,使我们能够超越传统的激光扫描产品,成为一个真正的数字孪生解决方案。”

除了以步行速度收集三维扫描数据和 360° 沉浸式图像外,NavVis 系统还包括一种与NavVis IndoorViewer 管理和共享数据的新方法。

"David 说:"将NavVis 系统添加到我们 SurvTech 公司的 3D 成像技术组合中,使我们能够超越传统的激光扫描产品,提供真正的数字孪生 解决方案,该解决方案通过NavVis IndoorViewer 发布。

"大多数扫描服务提供商都能提供点云、网络浏览器和三维模型,而NavVis IndoorViewer 则将这些交付成果扩展为一个真正智能的地理空间数据库,并与客户的流程相连接。"

SurvTech_6

为建筑开发轻松创建点云扫描(scan-to-BIM)流程

在对雪茄工厂的现场进行扫描后,数据被带回 SurvTech 公司的办公室进行处理,以获得经检查准确无误的连贯点云。接下来,他们能够为客户提供两大服务。

"戴维解释说:"首先,我们可以将其发送给一家公司进行建筑信息建模 (BIM) ,用于建筑开发或工程设计。"其次,我们可以将注册的点云以他们需要的任何三维文件格式发送给他们。

点云的下游应用非常广泛。例如,NavVis IndoorViewer 的一些用例可以是建筑师或施工经理查看施工现场的进度,或者是设施经理在网络会议上向维护团队提供虚拟漫步 。

"通过比地面扫描方法快 10 倍的速度捕捉现场情况,我们消除了客户业务中的大部分成本"。

David 继续说:"通过测绘级别 精确捕捉现场情况和 360° 图像,比地面扫描方法快 10 倍,""我们有效地消除了客户业务中的大部分通信和物流成本"。

与此同时,在 Perfecto Garcia 雪茄项目等项目中,仍然需要使用多种类型的激光扫描仪。为了补充NavVis M6 的扫描结果,SurvTech 使用 TLS 捕捉外部建筑特征。

"SurvTech 和NavVis的强项之一是能够将多种来源的点云数据结合起来,"David 说。"两台扫描仪共同使用,对 Perfecto Garcia 雪茄厂进行了高度精确的测量"。

图片来源:SurvTech SolutionsSurvTech Solutions
