为了满足繁忙的直升机库房的空间优化需求，My Digital Buildings 使用NavVis M6 在 15 分钟内绘制了 500 平方米的区域图。
如何优化商用直升机库的空间？这并不像翻出平面图和写下一些想法那么简单。这需要时间和规划。对于一个全年都要大量使用直升机的活跃航空企业来说，测量师 ，架站仪 ，以免影响运营。
法国My Digital Buildings公司的激光扫描专业人员 有一个解决方案。他们使用NavVis M6 室内移动扫描 系统 (IMMS)，在短短 15 分钟内扫描了一个 500 平方米的机库，将骚动和对客户业务的干扰降到了最低。技术总监埃默里克-穆罗（Emeric Mourot）和他的团队对空间进行了数字化处理，以二维和三维方式对现有布局进行了可视化，并为模拟新布局提供了精确的测量数据。
"NavVis M6 使我们能够更快地读取数据，同时不影响 3D 捕捉的质量。
他们的客户是Helisair，这是一家专门在阿尔卑斯山地区运送乘客的商业航空公司。该公司以格勒诺布尔机场为基地，提供飞越群山的全景直升机飞行服务，并为环法自行车赛和蒙特卡洛拉力赛等重大赛事提供独特服务。
Helisair 拥有多种型号的直升机，这些直升机都存放在一个高架机库中。机库的西北侧装有大型滑动门，几乎可以打开整个宽度。内部两侧的架子用于存放机器日常维护所需的消耗品和工具。

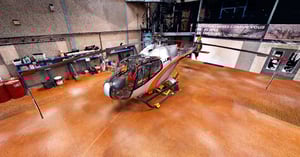

直升机机库的点云，由 My Digital Buildings 使用NavVis M6 拍摄。
获取最佳绘图轨迹
我的数字建筑 "决定使用NavVis M6 快速覆盖该区域。团队沿测绘轨迹采集三维数据和高清全景照片，每隔两米拍摄一张 360° 照片。
"我们使用的是由NavVis 设计和开发的最新一代移动式激光扫描仪。NavVis M6 使我们能够更快地读取数据，同时不影响三维捕捉的质量，"Mourot 兴奋地说。"除了点云之外，它还具有捕捉 360° 图像的巨大优势。这是对数据进行多种利用的理想工具。

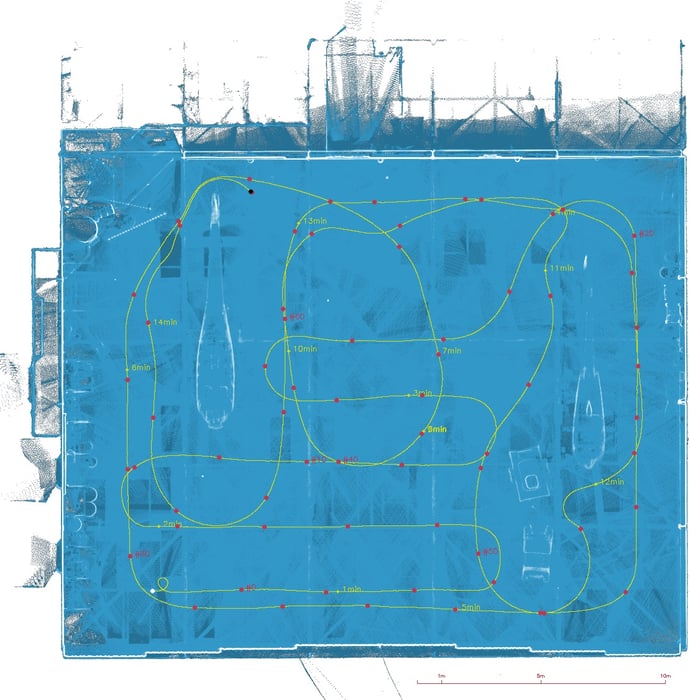

使用NavVis M6，团队仅用 15 分钟就以下图所示的轨迹覆盖了 500 平方米的机库。该图是三维点云的二维投影。红点表示拍摄全景照片的位置。
仅用 15 分钟就完成了对机库的扫描，并完成了环形闭合和锚固。
后处理 并通过NavVis IndoorViewer 传输数据
生成的点云质量完全取决于采集时的路径。但是，优化限制采集的数据量也很重要；过多的数据是冗余的，会使存储服务器变得混乱，并影响后处理 和使用率。
在这一次扫描过程中，My Digital Buildings 获得了密度为 5 毫米（云两点之间的距离）的全局点云和 68 张全景照片。原始数据总计 3 GB。
"NavVis M6 在捕捉点云之外还能捕捉 360° 图像，这一点具有巨大优势。
这就是后处理 阶段的开始，对点云进行过滤和改进，并将照片图像组合成全景图。据穆罗特称，他们一台服务器的处理时间约为两个小时。
接下来，建筑扫描数据被发布到NavVis IndoorViewer，建筑相关人员可以在该网站上看到兴趣点 的二维平面和逼真视图。例如，要查找灭火器，在搜索栏中输入 "ext"，就会出现可用灭火器的列表。
兴趣点 在NavVis IndoorViewer 中很容易找到机库中的灭火器等设备。
使用二维和三维平面图优化机库
在NavVis IndoorViewer 的右下方窗口中可以看到二维平面图。该平面图显示在地图背景上，同时也提供了更全面的建筑物情况。
另一个可以实现的增值功能是在采集的点云上重新绘制三维模型。许多工具都包含用于检测形状并将其替换为三维对象的高级选项；其中包括Autodesk Revit，它有一个专用的NavVis IndoorViewer 插件。
"这是对数据进行多样化利用的理想工具"。
无论如何，既然重新扫描了现场，并提供了最新的建筑现状文档 ，My Digital Buildings 的团队现在就可以模拟和测试机库中设备的新布局了。
在这种情况下，我们选择了从二维平面出发的方法，并且只从这个角度进行工作。考虑到机库的高度与存放的物品高度相当，任何物品与天花板发生碰撞的可能性都很小。
只需将机身和转子的二维框架箱（下图中的蓝线）整合在一起，就可以移动元件并优化空间。例如，在这个仓库中，Helisair 可以最大限度地利用现有能力，容纳两架 EC120 和两架 R44 直升机。
由于空间得到了优化，机库的直升机存放能力增加了一倍。
为大小空间提供令人信服的论据
无论是飞机库还是一般的工业仓储，每个企业主都知道优化室内空间的重要性。然而，如何做到这一点，却是一个关乎成本、组织和生产效率的问题。
My Digital Buildings 的这一简单实用的使用案例展示了根据NavVis M6 生成的点云数据模拟不同室内布局的全面方法。除了这些模拟之外，业主及其建筑师还可以使用三维点云进一步开发场地。
NavVis IndoorViewer 中的逼真导览是另一项资产，也可用于宣传公司及其活动。只需 25 分钟的工作时间，也算不错了！
了解有关NavVis M6 室内移动扫描 系统和NavVis IndoorViewer 的更多信息。
技术总监埃默里克-穆罗（Emeric Mourot）（右二）访问NavVis 网站上的团队。
图片来源：My Digital Buildings我的数字建筑
