环境：城市道路 - 美国洛杉矶
样本数据
2024 年 2 月
NavVis VLX 3

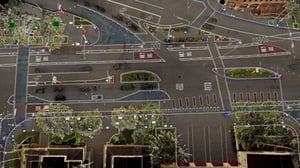

下载 .e57 格式的 NavVis VLX 3 点云数据样本以及 .dxf 和 .dwg 格式的地形测量结果。
关于本项目
美国顶级测量公司 Denn Engineers 进行了测试NavVis 在复杂的城市地区与传统调查方法相比的技术。目标是评估数据采集和处理的速度、完整性和准确性，使用 NavVis 科技。
利用NavVis VLX 3，他们克服了交通和恶劣天气条件等障碍，快速扫描了整个场地，在创纪录的时间内完成了传统方法只能完成十分之一面积的扫描。 NavVis 工作流程减少了人为失误和障碍，确保在不影响准确性的情况下迅速全面地收集数据。
Denn 工程师建立了一个控制网络，用于精确的线条编码，并在加工过程中与 NavVis IVION进行进一步精确的自动特征提取。其结果可用于 ADA合规性 、土木设计以及路缘和路面分析。
ExedraBIM 在创纪录的时间内完成了 NavVis 数据的在线处理和 CAD 工作。
站点详情：
- 面积：38,000 平方米/409,000 平方英尺
- 扫描时间：108 分钟
- 地形建成后的道路测量
"NavVis VLX 客户提供的 .e57 文件能帮助我们创建生成三维地形测量交付成果的简单工作流程。首先在 TopoDOT 中点击几下，将数据转换成 .dot 文件。然后开始创建线形图和需要数字化的资产。TopoDOT 提供的自动和半自动提取功能非常出色，尤其适用于路缘、道路标线、标志、输电线等要素。而当站点也显示在 NavVis IVION 的屏幕上时，整个过程会变得更加流畅。您可以立即同时检查数据和图片。该平台就像谷歌地图一样：可以轻易浏览项目，而且（与其他软件解决方案不同的是）无需在服务器上托管大量图片，从而形成一个显著的优势。”
Valentin DogaruExedraBIM 项目经理
